На промышленном предприятии, когда потребление LPG возрастает, естественного испарения сжиженного газа становится недостаточно. Тогда ключевым элементом системы становится испаритель - оборудование, которое переводит жидкую фазу пропан-бутана в газообразную и обеспечивает стабильную работу котлов, печей и технологических линий.
Эффективность такой системы зависит не только от мощности испарителя. Важны состав LPG, температура, тип нагрева и защита от попадания жидкой фракции в газопровод. Именно здесь начинается инженерия.
В небольших системах естественного испарения LPG - например, в частных домах и коттеджах - возможностей резервуара часто достаточно для работы котла или другого оборудования небольшой мощности.
В промышленности потребление измеряется уже сотнями киловатт и мегаваттами. В таком случае скорость естественного испарения становится ограничивающим фактором, а испаритель - одним из базовых элементов системы.
Задача испарителя - обеспечить управляемый поток газовой фазы независимо от текущей нагрузки предприятия.
LPG может содержать различные пропорции пропана и бутана, а эти компоненты имеют разные физические свойства.
Пропан легко испаряется даже при низких температурах. Бутан значительно чувствительнее к похолоданию, поэтому смеси с его высокой долей требуют другого теплового режима.
Это особенно важно для Украины, где состав LPG может существенно отличаться от смесей, под которые спроектирована часть импортного оборудования.
«В странах ЕС часто используется практически чистый пропан. В Украине же мы можем иметь смеси примерно с 50% пропана или даже с очень высоким содержанием бутана. Поэтому стандартное зарубежное оборудование не всегда корректно работает в наших условиях», — отмечает Виктор Черненко.
Именно этот опыт стал одной из причин совместной доработки оборудования специалистами «УКРАВТОНОМГАЗ» и Korea Gas Engineering, сотрудничество с которой продолжается с 2012 года.

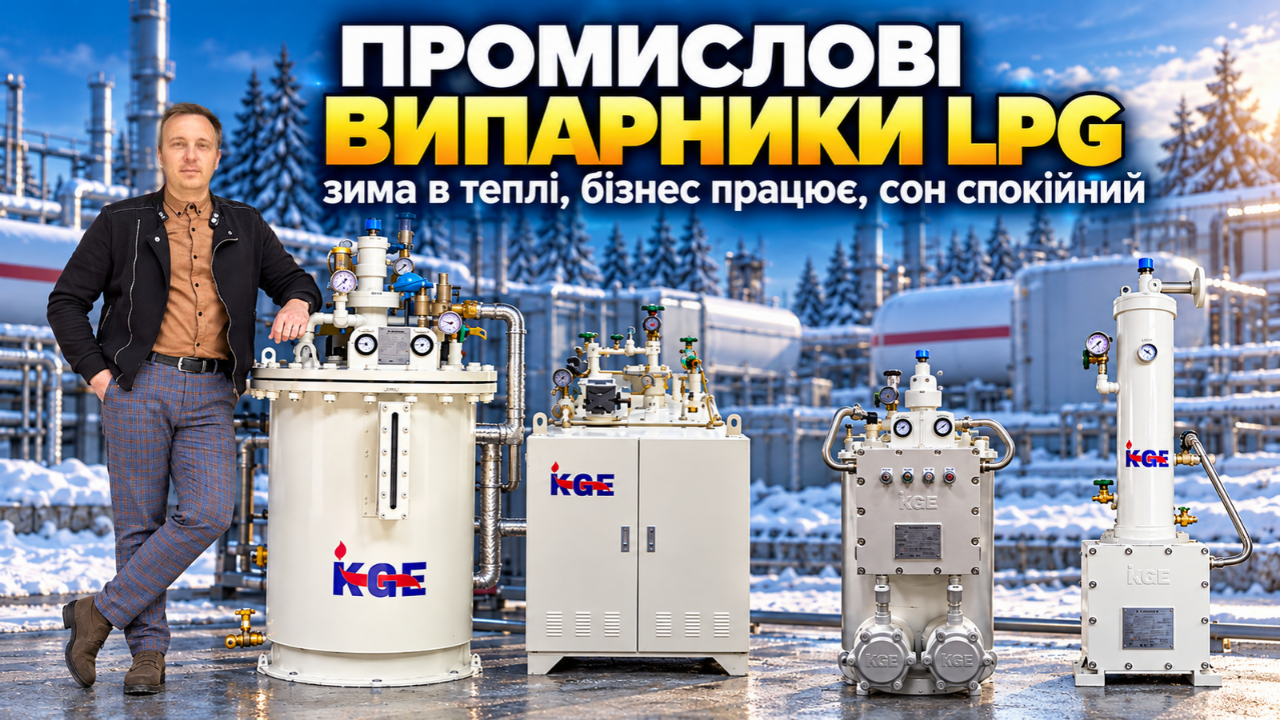

Основное различие между испарителями заключается в источнике тепловой энергии.

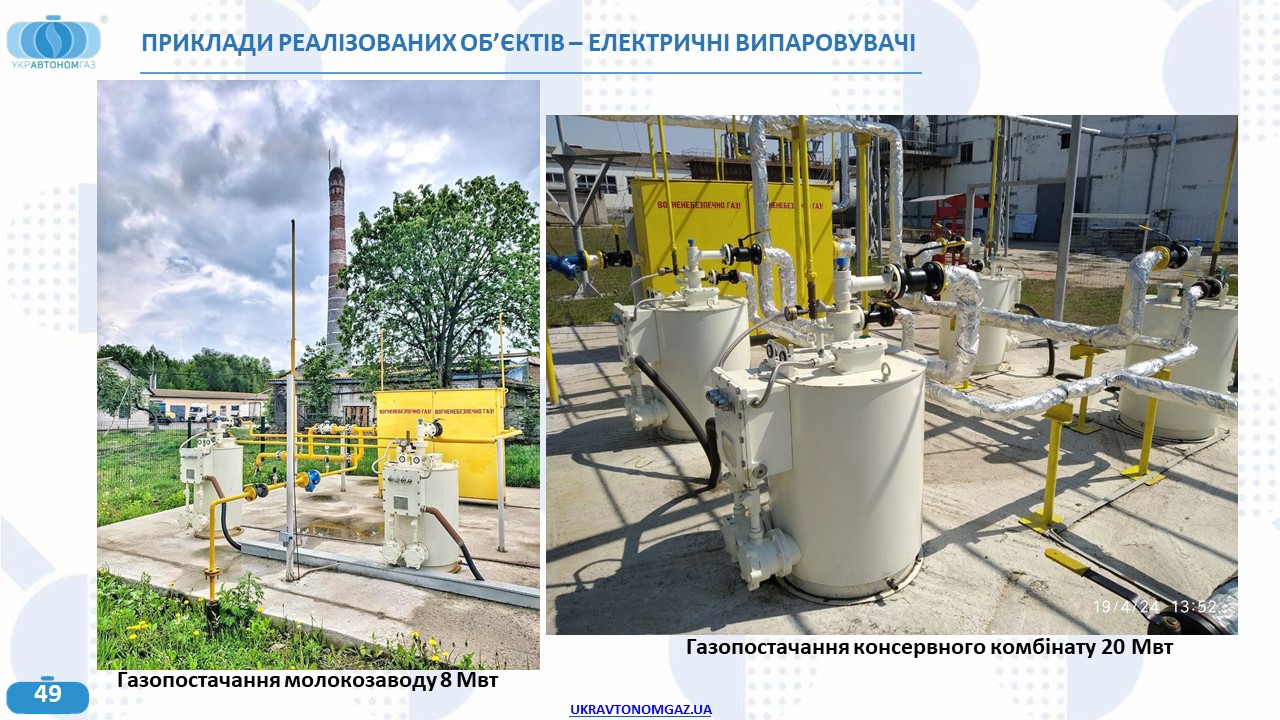

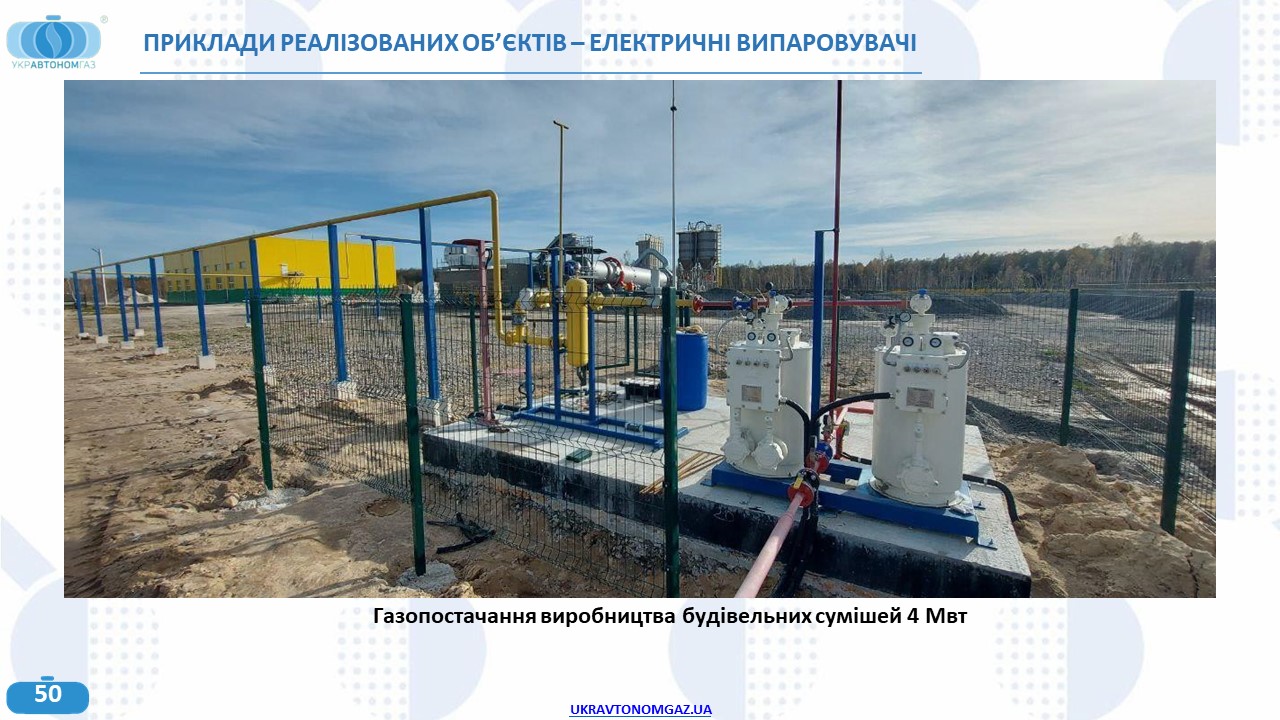

- Сухие электрические испарители работают без антифриза: нагрев осуществляется электрическими нагревательными элементами.
- Электрические испарители с теплоносителем используют антифриз или другую жидкость, которая нагревает змеевики со сжиженным газом.

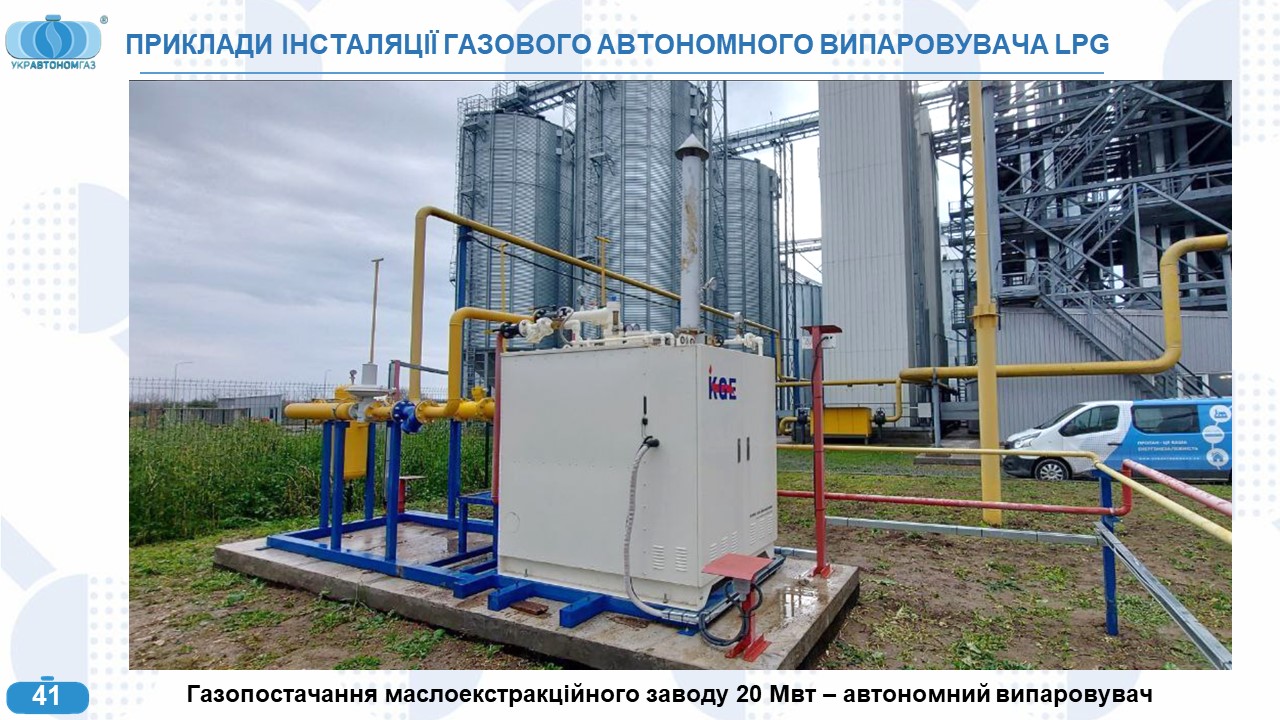

- Автономные газовые испарители используют для нагрева часть самого LPG. Электроэнергия при этом требуется преимущественно для работы автоматики и систем безопасности.
По расчетам «УКРАВТОНОМГАЗ», в ряде проектов эксплуатация автономных моделей может быть более чем в два раза дешевле использования электрических испарителей.
— говорит Виктор Черненко.
Для мощных объектов электропотребление самого испарителя может стать отдельной проблемой.
Например, для системы тепловой мощностью около 10 МВт электрическому испарителю может потребоваться ориентировочно 150 кВт электрической мощности. Это означает необходимость дополнительных кабельных линий, трансформаторных мощностей и резервного электропитания. Автономные испарители позволяют значительно снизить эту нагрузку и упростить реализацию проекта.
Еще один вариант - использование горячей воды, которая уже производится на предприятии. Такое решение может быть эффективным, однако применяется реже из-за теплопотерь, необходимости водоподготовки, расстояния между котельной и испарительной установкой, а также более сложного монтажа. Поэтому для большинства объектов выбор обычно делается между электрическими и автономными моделями.

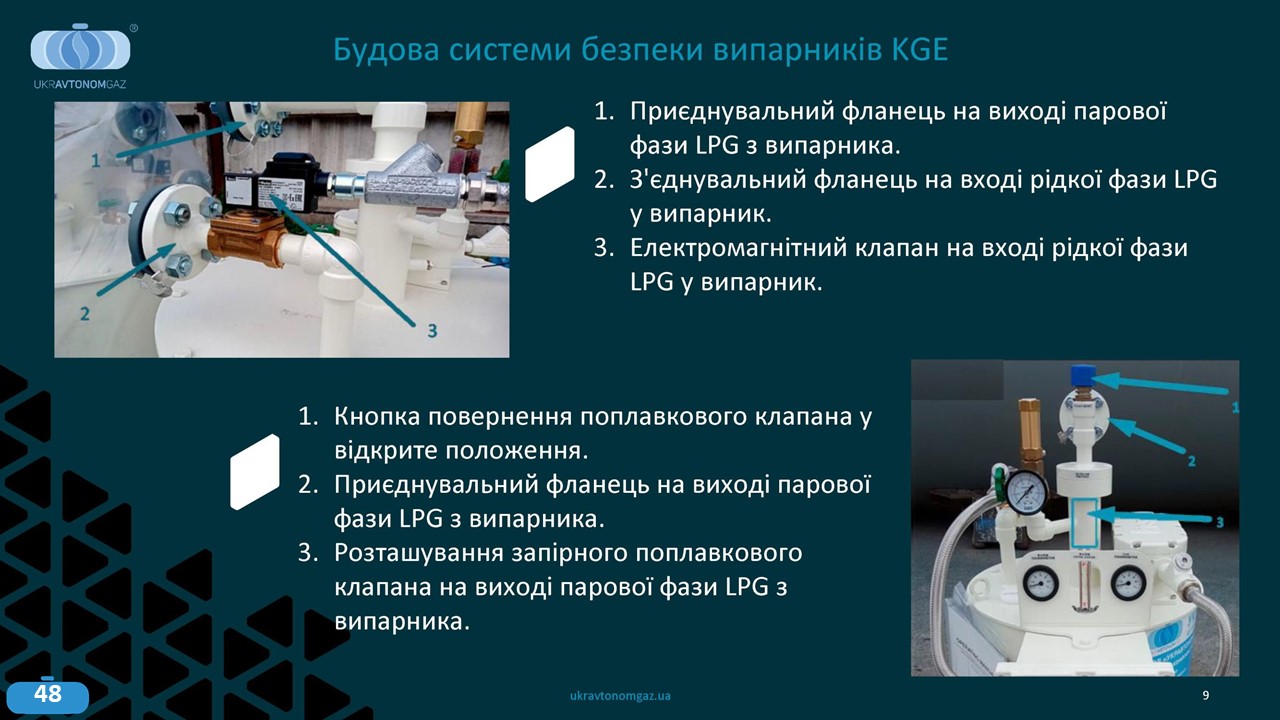

На входе устанавливается электромагнитный клапан, связанный с системой температурного контроля. Подача LPG начинается только после выхода оборудования на необходимый рабочий режим.
На выходе применяется поплавковая защита, предотвращающая прохождение жидкой фазы в газопровод. Кроме того, в ряде моделей увеличен диаметр змеевиков, что облегчает работу со сложными смесями с высокой долей бутана.

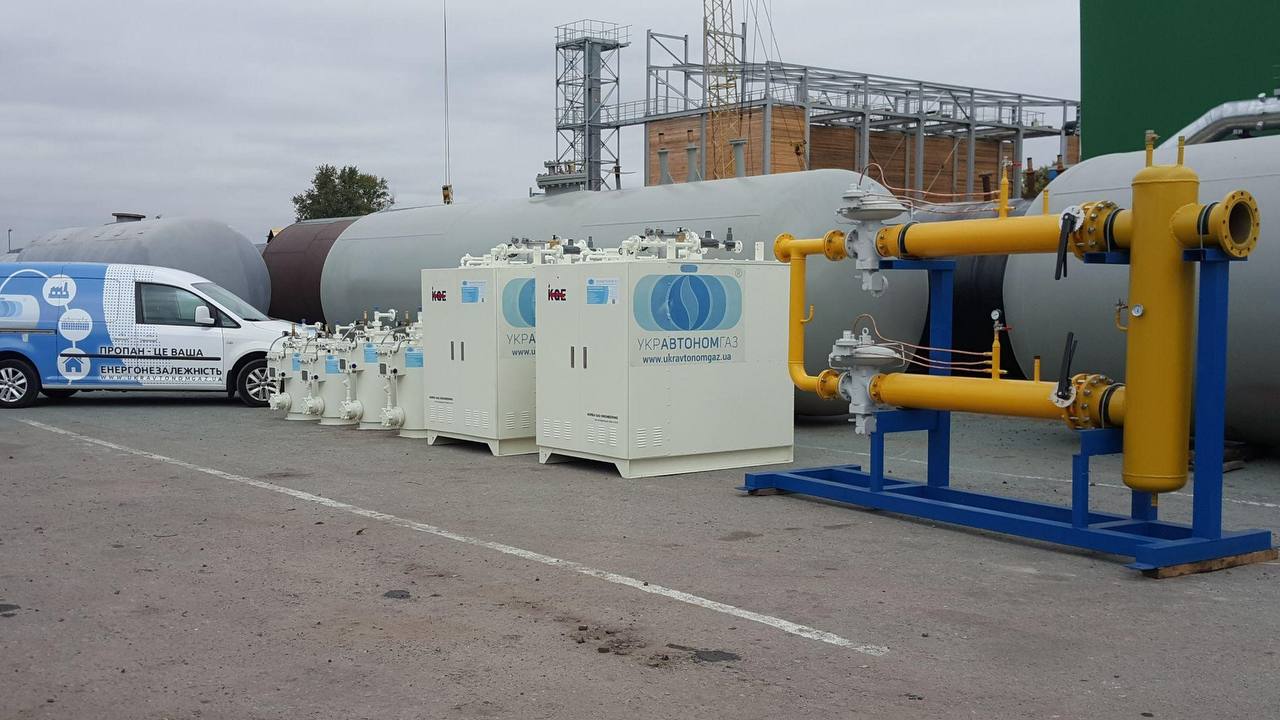

Для крупных объектов также применяются готовые контейнерные испарительные станции. Это уже комплексное решение: испаритель, нагревательное оборудование, трубопроводы, автоматика и системы безопасности смонтированы в едином модуле.
Их преимущество - мобильность: установку можно демонтировать и перемещать между различными производственными площадками, что особенно актуально для сезонного бизнеса.

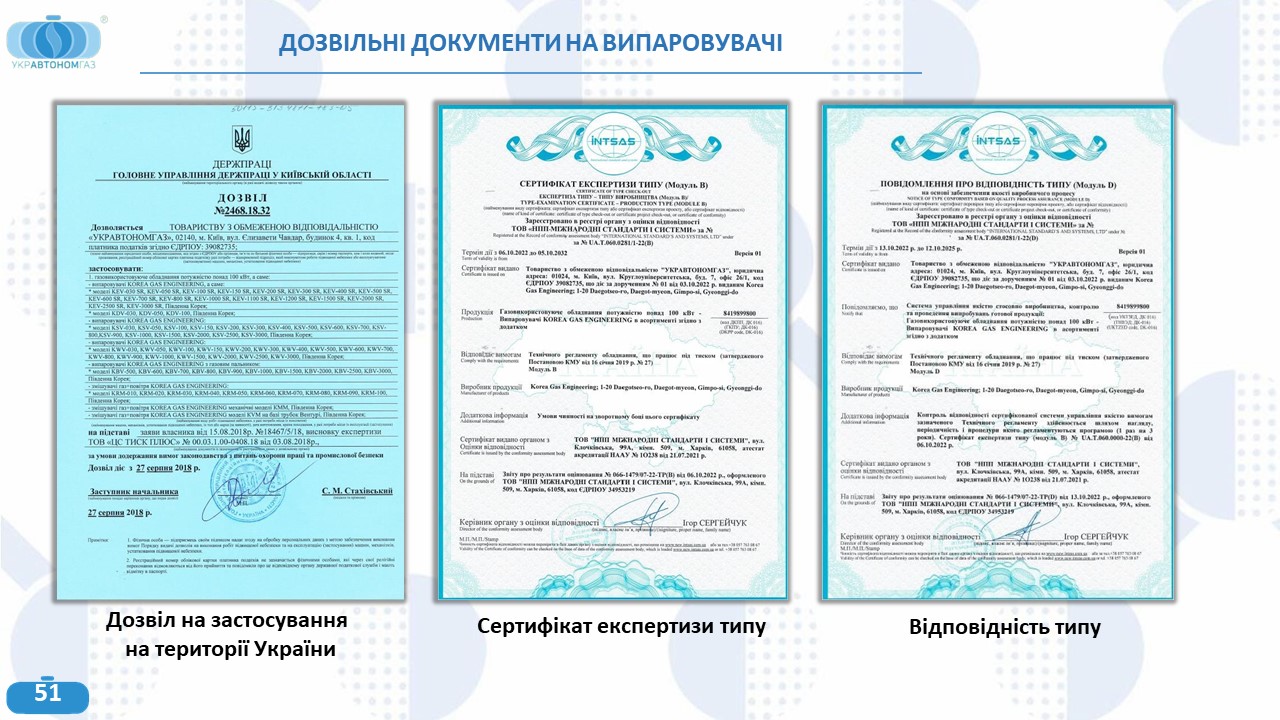

Испарители работают со сжиженным газом и относятся к оборудованию повышенной опасности. Поэтому перед приобретением необходимо проверять не только мощность и стоимость оборудования, но и его соответствие техническим регламентам, наличие сертификатов и документов, необходимых для официального ввода в эксплуатацию.
Экономия на этапе закупки в таком случае может обернуться значительно большими расходами.
Поэтому его подбирают не только по паспортной производительности. Необходимо учитывать состав пропан-бутановой смеси, пиковое потребление, температуру окружающей среды, доступную электрическую мощность, резервирование и перспективы масштабирования системы.
говоря об организации систем автономного газоснабжения, отмечает:
Таким образом, для руководителей предприятий, инженеров и теплоэнергетиков ключевой вопрос заключается не только в том, сможет ли система обеспечить необходимую производительность, но и в том, насколько стабильно, экономично и безопасно она будет работать каждый день.
