Призначення. Кран кульовий запірний сталевий застосовується на трубопроводах як запірний пристрій, що повністю перекриває потік робочого середовища, зазначеної в паспорті. Кран повинен використовуватися суворо за призначенням відповідно до вказівок паспорта. Використання запірного крана як регулюючий і дросселирующего пристрою не допускається.
Пристрій і робота вироби. Відкриття проводиться поворотом рукоятки проти годинникової стрілки до упору. Установка рукоятки паралельно прохідному каналу в кулі відповідає повному відкриттю. Кран слід закривати поворотом рукоятки в напрямку за годинниковою стрілкою. Передбачені обмежувачі ходу як для повністю відкритого, так і закритого положення крана. Виробник залишає за собою право на конструктивні зміни, не зазначені в паспорті, які не впливають на технічні характеристики і приєднувальні розміри.
Монтаж і експлуатація. Установче положення крана на трубопроводі - будь-яке. Кран слід встановлювати на трубопроводі в місцях, доступних для огляду і обслуговування. Перед установкою крана приєднувальні патрубки трубопроводу повинні бути очищені від бруду, піску, окалини і ін. Монтаж крана слід проводити тільки в закритому положенні. Кран не повинен нести навантажень від трубопроводу (вигин, стиск, розтяг, кручення, перекоси, нерівномірність). При необхідності повинні бути передбачені опори або компенсатори, що знімають навантаження на кран від трубопроводу. Не допускається застосовувати кран на трубопроводах, схильних до вібрації. Робоча середовище не повинно містити механічні домішки, які можуть пошкодити поверхні ущільнювачів пробки кульової. При гідравлічному випробуванні трубопроводу на міцність кран повинен бути відкритим.
комплектність:
Кран кульовий - 1 шт;
Рукоятка - 1 шт;
Паспорт - 1шт.

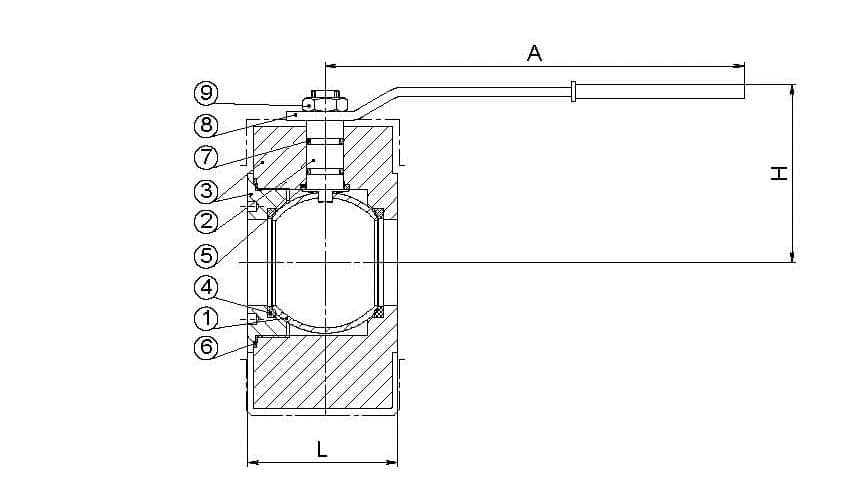

матеріали:
№ |
деталь
|
матеріал |
1 |
пробка кульова |
Сталь 08Х17 ГОСТ 5632 |
2 |
шток |
Сталь 20Х13 ГОСТ 5632 |
3 |
Корпус, кришка |
Сталь 09Г2С ГОСТ 1050 |
4 |
Кільце ущільнювача кулі |
Фторопласт-Ф4К20 ГОСТ 10007 |
5 |
прокладка штока |
Фторопласт-Ф4 ГОСТ 10007 |
6 |
прокладка кришки |
Фторопласт-Ф4 ГОСТ 10007 |
7 |
Кільце ущільнювача штока |
Фторсілоксан |
8 |
рукоятка |
Сталь 3 ГОСТ 103 |
9 |
гайка |
ГОСТ 5916 |
Термін поставки обладнання : 7 днів .
Умови поставки: EXW - склад в г. Киев. (Можлива доставка на склад покупця).
Гарантія: 12 місяців від виробничих дефектів з моменту поставки.
тип приводу | ручний |
приєднання | міжфланцеве |
Робоча температура | - 60 ... + 200 0 С |
клас герметичності | Клас "А" по НОСТ Р 54808 |
Вид кліматичного ісп. | ХЛ, тип атмосфери ІІ по ГОГСТ 15150 |
Робоче середовище |
природний газ (пропан бутан / LPG), нафтопродукти, інертні гази |
Діаметр проходу, мм | 25 |
Будівельна довжина, L, мм | 49 |
Габаритна висота, Н, мм | 75 |
Маса, кг | 3,24 |
Умовний тиск, PN | 40 |
